Kim thu sét, hay còn được gọi là cột thu lôi hoặc cột chống sét, là một thanh kim loại hoặc một thiết bị chuyên dụng được gắn trên vị trí cao nhất của một tòa nhà, công trình xây dựng, hoặc cấu trúc. Mục đích chính của nó là cung cấp một đường dẫn an toàn để bảo vệ công trình khỏi tác động tàn phá của một cú sét đánh trực tiếp. Thay vì để sét đánh vào các phần dễ cháy hoặc dễ hư hỏng của công trình, kim thu sét “thu hút” và dẫn dòng điện khổng lồ này xuống đất một cách vô hại.
Trong bối cảnh khí hậu nhiệt đới gió mùa với tần suất giông sét cao như ở Việt Nam, việc lắp đặt một hệ thống chống sét đúng kỹ thuật không chỉ là một lựa chọn mà gần như là một yêu cầu bắt buộc để đảm bảo an toàn cho tài sản và tính mạng con người.
Chức Năng Chính Của Kim Thu Sét
Vai trò cốt lõi của kim thu sét là thu hút và dẫn truyền dòng điện sét xuống mặt đất một cách an toàn và có kiểm soát. Hãy tưởng tượng một cơn giông, khi có sự chênh lệch điện tích cực lớn giữa đám mây và mặt đất, một tia sét sẽ hình thành và tìm con đường có điện trở thấp nhất để phóng xuống.
Khi sét đánh xuống, thay vì đánh vào các cấu trúc của tòa nhà (như mái nhà, tường, ăng-ten, hoặc các thiết bị điện tử), nó sẽ ưu tiên “tìm” đến cột thu lôi vì vị trí cao và đặc tính dẫn điện vượt trội của nó. Ngay lập tức, dòng điện sét với cường độ hàng chục, thậm chí hàng trăm ngàn Ampe sẽ được truyền qua hệ thống dây dẫn sét (thường bằng đồng hoặc nhôm) xuống hệ thống tiếp địa được chôn sâu dưới đất. Tại đây, năng lượng khổng lồ của cú sét sẽ được tiêu tán vào lòng đất, bảo vệ an toàn cho toàn bộ công trình.
Nhiều người lầm tưởng rằng kim thu sét “hút” sét từ xa về phía mình. Thực tế, nó không làm tăng khả năng sét đánh vào khu vực, mà chỉ đơn giản là cung cấp một “con đường ưu tiên” cho cú sét vốn dĩ đã sắp đánh vào khu vực lân cận đó.
Lợi Ích Sống Còn Của Hệ Thống Chống Sét
Lắp đặt một hệ thống kim thu sét hoàn chỉnh không chỉ là một khoản đầu tư mà còn là một tấm lá chắn bảo vệ, giúp giảm thiểu tối đa những thiệt hại thảm khốc do sét gây ra. Những lợi ích này bao gồm:
- Ngăn ngừa Cháy Nổ: Đây là lợi ích rõ ràng nhất. Tia sét mang một nguồn nhiệt lượng cực lớn (có thể lên tới 30.000°C, nóng hơn bề mặt mặt trời). Khi nó đánh vào các vật liệu dễ cháy như gỗ, nhựa, hệ thống dây điện, hỏa hoạn gần như chắc chắn sẽ xảy ra. Kim thu sét dẫn dòng điện này đi, triệt tiêu nguy cơ hỏa hoạn từ gốc.
- Bảo Vệ Kết Cấu Công Trình: Sức mạnh vật lý của một cú sét là không thể xem thường. Nó có thể dễ dàng làm nứt vỡ bê tông, phá hủy tường gạch, thổi bay các mảng mái nhà. Hệ thống chống sét bảo vệ sự toàn vẹn về mặt kết cấu cho ngôi nhà, nhà xưởng của bạn.
- Bảo Vệ Thiết Bị Điện và Điện Tử: Ngay cả khi sét không đánh trực tiếp, hiện tượng “sét lan truyền” (surge) qua đường dây điện, dây mạng, hoặc lan truyền trong đất cũng đủ sức phá hủy các thiết bị điện tử nhạy cảm. Một hệ thống chống sét trực tiếp kết hợp với thiết bị chống sét lan truyền (SPD) sẽ bảo vệ TV, máy tính, tủ lạnh, hệ thống camera an ninh, máy móc công nghiệp đắt tiền…
- Bảo Vệ An Toàn Tính Mạng: Đây là lợi ích tối quan trọng. Sét đánh trực tiếp hoặc hiện tượng “điện áp bước” (step voltage) khi sét đánh xuống đất gần đó đều có thể gây tử vong hoặc thương tích nghiêm trọng cho con người và vật nuôi. Một hệ thống tiếp địa tốt sẽ vô hiệu hóa các nguy cơ này.
Việc trang bị các vật tư chống sét chất lượng là yếu tố then chốt để đảm bảo hệ thống phát huy tối đa hiệu quả bảo vệ.
Cấu Tạo Chi Tiết Của Một Hệ Thống Chống Sét
Một hệ thống chống sét trực tiếp hoàn chỉnh và đúng tiêu chuẩn không chỉ có mỗi cái “kim” trên nóc nhà. Nó là một hệ thống gồm ba thành phần chính, liên kết chặt chẽ với nhau:
- Đầu Kim Thu Sét (Air Terminal): Là bộ phận được lắp đặt ở vị trí cao nhất, có nhiệm vụ “bắt” tia sét.
- Dây Dẫn Sét (Down Conductor): Là hệ thống dây (cáp đồng, băng đồng) kết nối đầu kim thu sét với hệ thống tiếp địa.
- Hệ Thống Tiếp Địa (Grounding/Earthing System): Là thành phần quan trọng nhất, có nhiệm vụ tiêu tán năng lượng sét vào đất.
Hãy cùng tìm hiểu sâu hơn về từng thành phần.
Đầu Kim Thu Sét (Air Terminal)
Đây là “người lính gác” đầu tiên của hệ thống. Tùy thuộc vào công nghệ, có hai loại đầu kim chính được sử dụng phổ biến, mà chúng ta sẽ phân tích kỹ ở phần sau: kim thu sét cổ điển (Franklin) và kim thu sét tiên đạo (ESE).
- Vật liệu: Thường được làm từ đồng (copper) hoặc thép không gỉ (stainless steel) để đảm bảo độ bền cao, chống ăn mòn và dẫn điện tốt.
- Lắp đặt: Đầu kim phải được gắn chắc chắn trên một trụ đỡ (mast) đủ cao để nó bao phủ được toàn bộ khu vực cần bảo vệ. Vị trí lắp đặt phải là điểm cao nhất của công trình (nóc nhà, đỉnh tháp, ống khói).
Dây Dẫn Sét (Down Conductor)
Dây dẫn sét là “con đường” vận chuyển dòng điện sét.
- Vật liệu: Phổ biến nhất là cáp đồng bện (stranded copper cable) hoặc băng đồng (copper tape). Nhôm (aluminum) cũng được sử dụng, nhưng không được chôn trực tiếp dưới đất.
- Yêu cầu kỹ thuật: Dây dẫn phải có tiết diện đủ lớn (ví dụ: 50mm² hoặc 70mm² cho cáp đồng) để chịu được dòng sét cường độ cao mà không bị nóng chảy.
- Lắp đặt: Đường đi của dây dẫn nên càng thẳng càng tốt, hạn chế tối đa các góc uốn cong (đặc biệt là góc nhọn). Nếu phải uốn, bán kính uốn cong phải đủ lớn (thường > 20cm) để tránh hiện tượng phóng điện (flashover) tại các điểm uốn. Dây phải được cố định chắc chắn vào tường bằng các kẹp chuyên dụng (kẹp quả bí, kẹp C). Cần có ít nhất hai đường dây dẫn xuống cho các công trình lớn để đảm bảo an toàn.
Hệ Thống Tiếp Địa (Grounding System)
Đây được coi là “trái tim” của toàn bộ hệ thống chống sét. Một đầu kim tốt, dây dẫn tốt mà hệ thống tiếp địa kém thì toàn bộ hệ thống cũng trở nên vô dụng, thậm chí nguy hiểm.
- Nhiệm vụ: Tiêu tán năng lượng sét vào đất càng nhanh càng tốt.
- Cấu tạo: Bao gồm các cọc tiếp địa (thường là thép mạ đồng) được đóng sâu xuống lòng đất (ví dụ: cọc dài 2.4m – 3m). Các cọc này được liên kết với nhau bằng dây dẫn trần (cáp đồng trần hoặc băng đồng) tạo thành một mạng lưới (grid) hoặc mạch vòng (ring) xung quanh công trình.
- Yêu cầu then chốt: Điện trở tiếp đất (ground resistance) phải càng thấp càng tốt. Theo Tiêu chuẩn Việt Nam TCVN 9385:2012 (Chống sét cho công trình xây dựng), điện trở của hệ thống tiếp địa không được vượt quá 10 Ω (Ohm).
- Thi công: Các cọc được đóng cách nhau một khoảng bằng 1-2 lần chiều dài cọc. Các mối nối (giữa cọc và dây, giữa dây và dây) phải được hàn hóa nhiệt (thermal welding) hoặc sử dụng ốc siết cáp chuyên dụng để đảm bảo kết nối vĩnh viễn, bền bỉ và dẫn điện tốt, tránh bị oxy hóa theo thời gian.
- Xử lý đất: Đối với những khu vực có điện trở suất đất cao (đất đá, đất cát khô), cần phải sử dụng thêm hóa chất giảm điện trở đất (Ground Enhancement Material – GEM) để bao bọc cọc và dây dẫn, giúp cải thiện khả năng tiếp địa.
Phân Loại Các Loại Kim Thu Sét Phổ Biến
Trên thị trường hiện nay có nhiều loại công nghệ kim thu sét, nhưng tựu trung lại có hai loại chính đang được sử dụng rộng rãi, mỗi loại có nguyên lý hoạt động và phạm vi ứng dụng riêng.
Kim Thu Sét Cổ Điển (Kim Franklin)
Đây là loại cột thu lôi truyền thống, được phát minh bởi Benjamin Franklin vào thế kỷ 18.
- Cấu tạo: Đơn giản là một hoặc nhiều thanh kim loại được vót nhọn ở đầu.
- Nguyên lý hoạt động: Hoạt động một cách thụ động (passive). Nó dựa trên “thuyết mũi nhọn” – sự tập trung điện tích tại các đầu nhọn. Khi điện trường khí quyển tăng cao (trước khi có sét), đầu nhọn của kim sẽ ion hóa không khí xung quanh, tạo ra một đường dẫn “mồi” để sét đánh vào đó.
- Phạm vi bảo vệ: Tương đối hẹp. Phạm vi bảo vệ của kim cổ điển thường được xác định bằng “phương pháp góc bảo vệ” (protection angle) hoặc “phương pháp quả cầu lăn” (rolling sphere method). Nôm na, vùng bảo vệ của nó là một hình nón có đỉnh là đầu kim; một kim càng cao thì vùng bảo vệ bên dưới càng rộng.
- Ứng dụng: Thường dùng cho các công trình nhà ở nhỏ, có kết cấu đơn giản, hoặc dùng nhiều kim bố trí theo dạng lưới (Faraday cage) để bảo vệ các công trình lớn. Đây là giải pháp chống sét cơ bản và tiết kiệm chi phí.

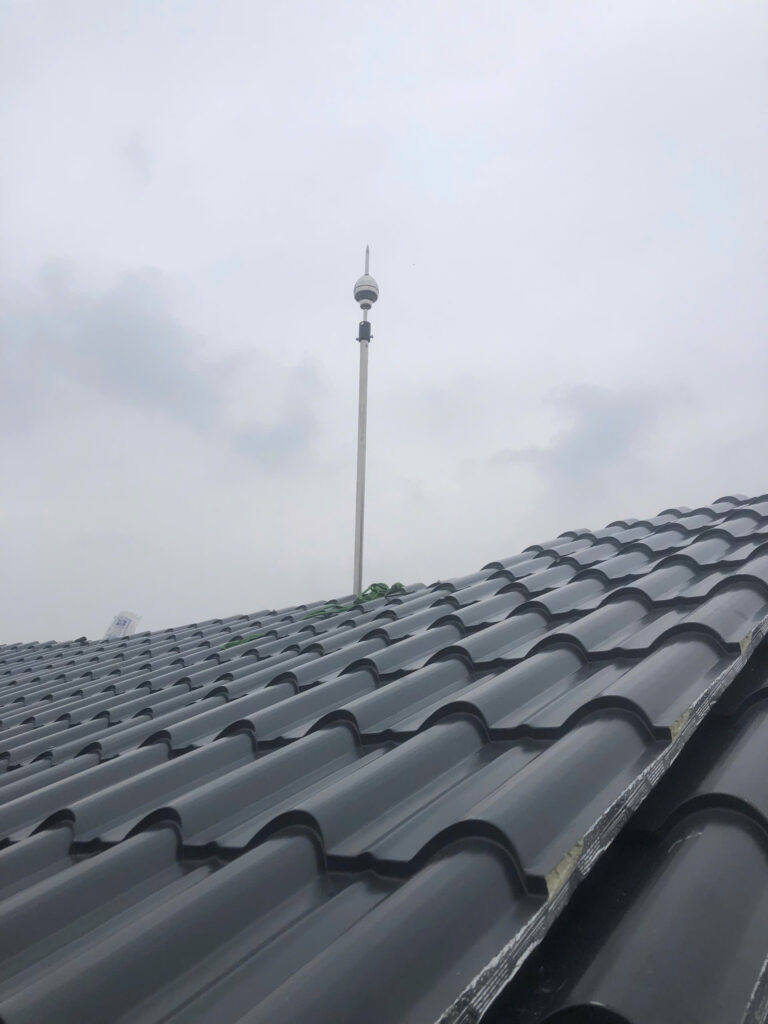

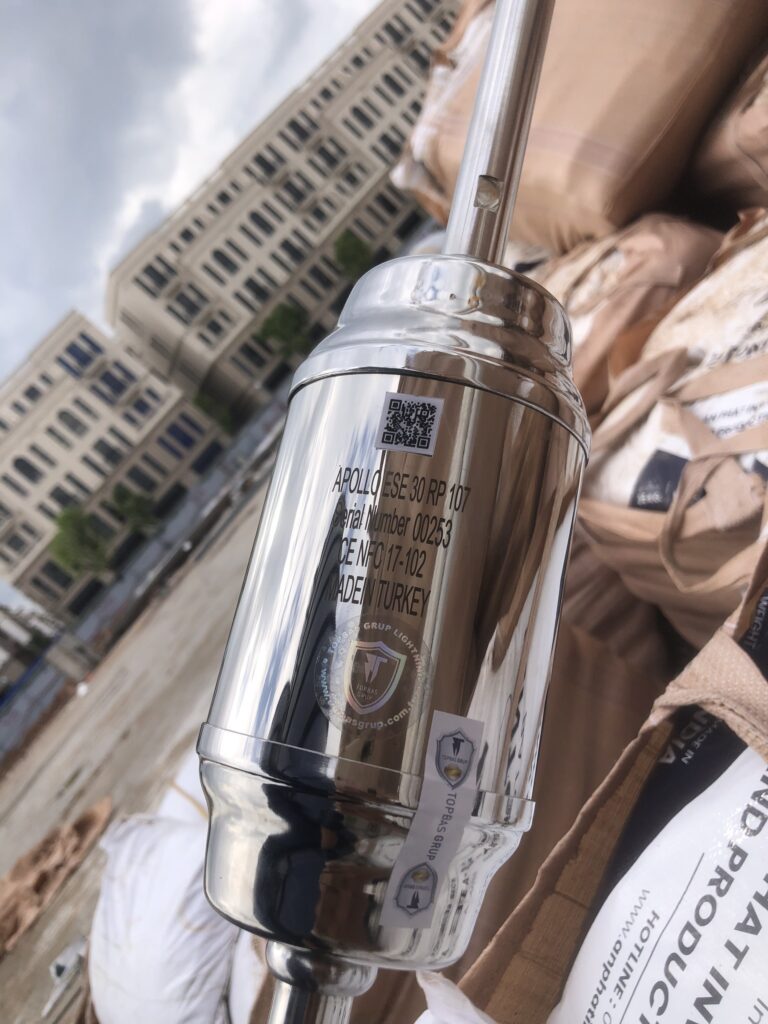

Kim Thu Sét Tiên Đạo (ESE – Early Streamer Emission)
Đây là công nghệ hiện đại, được phát triển để khắc phục những hạn chế về phạm vi bảo vệ của kim cổ điển.
- Cấu tạo: Phức tạp hơn kim cổ điển, có chứa một bộ phận đặc biệt (bộ phận kích hoạt) để tạo tia tiên đạo.
- Nguyên lý hoạt động: Hoạt động một cách chủ động (active). Khi có giông bão, bộ phận kích hoạt của kim ESE sẽ tự động nạp năng lượng từ chính điện trường trong khí quyển. Ngay trước khi tia sét từ mây đánh xuống, kim ESE sẽ chủ động phóng ra một tia tiên đạo đi lên (upward leader) sớm hơn và mạnh hơn so vớii một kim cổ điển.
- Ưu điểm: Nhờ khả năng chủ động “bắt” sét này, kim ESE có khả năng “bắt” tia sét từ khoảng cách xa hơn và ở độ cao lớn hơn.
- Phạm vi bảo vệ: Lớn hơn rất nhiều so với kim cổ điển. Bán kính bảo vệ (Rp) của kim ESE có thể lên tới 50m, 80m, hoặc thậm chí trên 100m, tùy thuộc vào model kim (được đặc trưng bởi thông số “thời gian phát tia tiên đạo sớm” ΔT) và chiều cao lắp đặt kim.
- Ứng dụng: Chỉ cần một kim ESE duy nhất có thể bảo vệ cho các công trình có diện tích lớn như nhà xưởng, khu công nghiệp, sân vận động, tòa nhà cao tầng, mà không cần lắp đặt một mạng lưới dây dẫn phức tạp trên mái. Các thương hiệu nổi tiếng có thể kể đến như Liva, Stormaster, Pulsar, Ingesco…
Tại Sao Lắp Đặt Kim Thu Sét Là Bắt Buộc Tại Việt Nam?
Nếu bạn vẫn còn băn khoăn “nhà mình có cần lắp không?”, hãy xem xét những yếu tố đặc thù sau đây.
Đặc Điểm Khí Hậu Việt Nam – “Rốn” Sét Của Châu Á
Việt Nam nằm trong khu vực khí hậu nhiệt đới gió mùa, là một trong những nơi có hoạt động giông sét mạnh mẽ nhất trên thế giới.
- Thống kê đáng báo động: Theo Trung tâm Mạng lưới Khí tượng Thủy văn Quốc gia, Việt Nam phải hứng chịu trên 2 triệu cú sét đánh xuống mặt đất mỗi năm.
- Các “tâm sét”: Một số khu vực được xác định là “tâm sét” với mật độ sét cực cao như Cổ Dũng (Hải Dương), đồng bằng Sông Cửu Long, và các vùng núi phía Bắc.
- Thiệt hại thực tế: Hàng năm, các phương tiện truyền thông như VnExpress, Tuổi Trẻ liên tục đưa tin về các vụ sét đánh gây chết người, cháy nhà, hư hỏng tài sản nghiêm trọng. Đây là một rủi ro hiện hữu và không thể xem nhẹ.
Yêu Cầu Pháp Lý và Tiêu Chuẩn Kỹ Thuật Bắt Buộc
Pháp luật Việt Nam đã có những quy định rất rõ ràng về việc chống sét để đảm bảo an toàn.
- Tiêu chuẩn quốc gia: TCVN 9385:2012 (“Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống”) là bộ tiêu chuẩn kim chỉ nam, dựa trên các tiêu chuẩn quốc tế (như IEC 62305), quy định rõ ràng về các cấp độ bảo vệ, yêu cầu kỹ thuật cho từng thành phần của hệ thống.
- Yêu cầu PCCC: Đối với các công trình công cộng, nhà cao tầng, nhà xưởng sản xuất, kho bãi… hệ thống chống sét là một hạng mục bắt buộc trong hồ sơ thẩm duyệt Phòng cháy chữa cháy (PCCC). Không có hệ thống chống sét đạt chuẩn, công trình sẽ không được cấp phép hoạt động.
Việc tuân thủ các tiêu chuẩn này không chỉ là nghĩa vụ pháp lý mà còn thể hiện sự chuyên môn và uy tín (Expertise, Authoritativeness) của chủ đầu tư và đơn vị thi công.
Quy Trình Lắp Đặt Hệ Thống Chống Sét Chuẩn Kỹ Thuật
Để một hệ thống kim thu sét phát huy hiệu quả tối đa, việc thi công phải được thực hiện bởi đơn vị có chuyên môn, tuân thủ nghiêm ngặt quy trình kỹ thuật.
Bước 1: Khảo Sát, Đánh Giá và Tư Vấn
Đây là bước đầu tiên và vô cùng quan trọng. Đội ngũ kỹ thuật sẽ:
- Khảo sát thực tế công trình: Vị trí địa lý, chiều cao, kết cấu (bê tông, thép), diện tích mái.
- Phân tích môi trường xung quanh: Có công trình nào cao hơn ở gần không? Khu vực đất trống hay có nhiều cây cối?
- Xác định cấp độ bảo vệ (Protection Level I, II, III, IV) cần thiết cho công trình dựa trên TCVN 9385:2012, tùy thuộc vào mục đích sử dụng (nhà ở, bệnh viện, kho hóa chất…) và nguy cơ bị sét đánh.
Bước 2: Thiết Kế Kỹ Thuật Hệ Thống
Dựa trên kết quả khảo sát, các kỹ sư sẽ lên bản vẽ thiết kế chi tiết:
- Lựa chọn loại kim thu sét (Franklin hay ESE) và model phù hợp.
- Tính toán bán kính bảo vệ để đảm bảo kim che phủ toàn bộ công trình.
- Thiết kế đường đi của dây dẫn sét (số lượng dây, vị trí lắp đặt).
- Thiết kế hệ thống tiếp địa (số lượng cọc, cách bố trí, độ sâu chôn cọc) để đảm bảo điện trở < 10 Ω.
Bước 3: Thi Công Lắp Đặt
- Lắp đặt trụ đỡ và đầu kim thu sét tại vị trí đã định.
- Triển khai hệ thống dây dẫn sét, cố định chắc chắn vào tường.
- Thi công hệ thống tiếp địa: Đào rãnh, đóng cọc, rải cáp đồng, và liên kết các điểm bằng mối hàn hóa nhiệt (đây là phương pháp tốt nhất, đảm bảo kết nối vĩnh cửu) hoặc kẹp ốc chuyên dụng.
- Kết nối dây dẫn sét vào hệ thống tiếp địa.
Bước 4: Đo Điện Trở, Kiểm Định và Bàn Giao
- Sử dụng máy đo điện trở tiếp đất chuyên dụng (Megohmmeter) để kiểm tra giá trị điện trở của hệ thống.
- Nếu điện trở > 10 Ω, phải tiến hành xử lý (đóng thêm cọc, thêm hóa chất giảm điện trở) cho đến khi đạt yêu cầu.
- Lập biên bản đo đạc, hồ sơ hoàn công và cấp giấy chứng nhận kiểm định (nếu cần).
- Hướng dẫn chủ đầu tư về quy trình bảo trì, bảo dưỡng định kỳ.
Chống Sét Toàn Cầu – Giải Pháp Chống Sét Toàn Diện, An Toàn Tuyệt Đối
Hiểu rõ những nguy cơ tiềm ẩn từ giông sét và tầm quan trọng của một hệ thống bảo vệ đạt chuẩn, [Tên Thương Hiệu Của Bạn] tự hào là đơn vị hàng đầu cung cấp các giải pháp chống sét chuyên nghiệp tại Việt Nam.
Với hơn [Số Năm] năm kinh nghiệm, chúng tôi đã xây dựng được lòng tin (Trustworthiness) vững chắc từ hàng ngàn khách hàng cá nhân và doanh nghiệp.
Sản Phẩm Chính Hãng, Chất Lượng Hàng Đầu
Chúng tôi cam kết chỉ cung cấp các sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng nhận CO/CQ:
- Kim Thu Sét Tiên Đạo ESE: Nhập khẩu chính hãng từ các thương hiệu hàng đầu thế giới như Liva (Thổ Nhĩ Kỳ), Stormaster (Úc), Ingesco (Tây Ban Nha), Pulsar (Pháp)… với bán kính bảo vệ đa dạng.
- Vật Tư Chống Sét: Cáp đồng trần, băng đồng, cọc tiếp địa thép mạ đồng (Ấn Độ, Việt Nam), hóa chất giảm điện trở (Mỹ, Ấn Độ), bộ đếm sét… tất cả đều đạt tiêu chuẩn TCVN và quốc tế.
Dịch Vụ Thi Công Chuyên Nghiệp Khắp Cả Nước
Đội ngũ kỹ sư của Chống sét Toàn Cầu được đào tạo bài bản, có chứng chỉ hành nghề và dày dạn kinh nghiệm thực tế . Chúng tôi nhận thi công trọn gói, đảm bảo tuân thủ 100% tiêu chuẩn TCVN 9385:2012.
Chúng tôi đã thực hiện hàng ngàn công trình lớn nhỏ, từ nhà dân dụng đến các khu công nghiệp phức tạp, tại các khu vực trọng điểm trên cả nước như TP.HCM, Hà Nội, Đà Nẵng, và các tỉnh thành có nguy cơ sét đánh cao như Khánh Hòa, Quảng Ninh, Hải Dương, Cần Thơ…
Liên Hệ Để Được Bảo Vệ Ngay Hôm Nay!
Đừng để tài sản bạn vất vả xây dựng và sự an toàn của gia đình bị đe dọa bởi một phút chủ quan.
Hãy liên hệ ngay với Chống sét Toàn Cầu qua Hotline: 0972299666 hoặc truy cập Website https://chongsettoancau.com/ để được các chuyên gia tư vấn miễn phí, khảo sát và đưa ra giải pháp chống sét tối ưu nhất!
Những Câu Hỏi Thường Gặp Về Kim Thu Sét (PAA)
Dưới đây là một số thắc mắc phổ biến nhất mà chúng tôi thường nhận được từ khách hàng khi tìm hiểu về cột thu lôi.
Lắp kim thu sét có “hút” sét về nhà nhiều hơn không?
Trả lời: Đây là một hiểu lầm phổ biến. Không, kim thu sét không “hút” hay “gọi” sét từ xa về phía nhà bạn. Nó chỉ đơn giản là tạo ra một điểm “ưu tiên” an toàn cho cú sét vốn dĩ đã sắp đánh vào khu vực đó. Nếu không có kim thu sét, cú sét đó có thể đánh vào nóc nhà, ăng-ten, hoặc một cây cao gần đó, gây nguy hiểm. Lắp kim thu sét là để chủ động “điều hướng” cú sét đó xuống đất một cách an toàn.
Bán kính bảo vệ của kim thu sét là bao nhiêu?
Trả lời: Điều này phụ thuộc hoàn toàn vào loại kim bạn sử dụng:
- Với kim cổ điển (Franklin): Phạm vi bảo vệ khá hẹp, thường được tính theo góc bảo vệ (ví dụ góc 45 độ). Nôm na là kim cao 10m thì bảo vệ được cho khu vực có bán kính khoảng 10m tính từ chân kim.
- Với kim tiên đạo (ESE): Bán kính bảo vệ (Rp) lớn hơn rất nhiều, có thể từ 50m đến hơn 100m. Giá trị này được nhà sản xuất tính toán dựa trên chiều cao lắp đặt và thông số ΔT (thời gian phát tia tiên đạo sớm) của kim.
Nhà thấp tầng (nhà cấp 4, nhà 1-2 tầng) có cần lắp kim thu sét không?
Trả lời: Rất nên lắp. Mặc dù nhà cao tầng có nguy cơ bị đánh trực tiếp cao hơn, nhưng nhà thấp tầng, đặc biệt là những nhà nằm ở khu vực trống trải, đồng ruộng, hoặc trên đồi cao, vẫn là mục tiêu của sét. Quan trọng hơn, ngay cả khi không bị đánh trực tiếp, hiện tượng sét lan truyền (sét đánh vào đường dây điện, mạng hoặc mặt đất gần đó) vẫn có thể gây hỏng hóc hàng loạt thiết bị điện tử trong nhà. Một hệ thống chống sét cơ bản (kể cả chỉ là hệ thống tiếp địa tốt) cũng là rất cần thiết.
